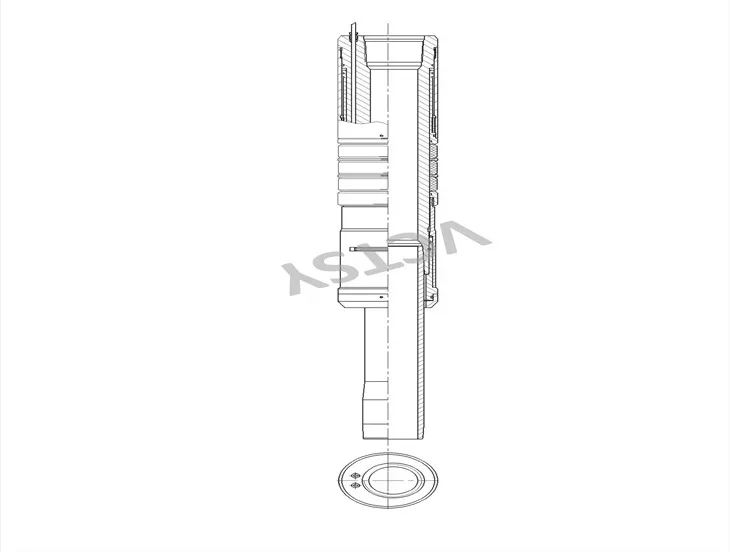

SGPT सीरीज इंटेलिजेंट कंप्लीशन लाइन क्रॉसिंग आइसोलेशन पैकर
● ब्रांड का नाम: वीसीटीएसवाई
● प्रमाणन: एपीआई 11डी1
● मॉडल संख्या: SGPT-278-7,SGPT-312-7,SGPT-278-962, SGPT-312-962,SGPT-412-7,SGPT-5-7,SGPT{{6 }},एसजीपीटी-7-962
● न्यूनतम आदेश मात्रा: 10 सेट
● मूल्य: RMB/USD
● पैकेजिंग विवरण: प्लाईवुड का मामला
● प्रसव के समय: अनुरोध के अनुसार
● भुगतान शर्तें: टी/टी
● आपूर्ति की क्षमता: अनुरोध के अनुसार
यह पैकर केबलों को पार कर सकता है। जब पैकर प्रसारित होता है और टयूबिंग में चला जाता है, तो टयूबिंग पर दबाव डालने से पैकर सेट हो जाएगा, इस प्रकार टयूबिंग और केसिंग एनलस को सील कर दिया जाएगा। टयूबिंग का एक सीधा पुल रिलीज के लिए कतरनी रिलीज तंत्र को काट देता है।
तकनीकी मापदंड
1.
|
ड्राइंग नंबर। |
एसजीपीटी-278-7 |
एसजीपीटी-312-7 |
एसजीपीटी-278-962 |
एसजीपीटी-312-962 |
|
|
कनेक्टिंग थ्रेड |
अपर |
2 7/8" थ्रेड टाइप बॉक्स |
3 1/2" थ्रेड टाइप बॉक्स |
2 7/8" थ्रेड टाइप बॉक्स |
3 1/2" थ्रेड टाइप बॉक्स |
|
निचला |
2 7/8" थ्रेड प्रकार पिन |
3 1/2" थ्रेड प्रकार पिन |
2 7/8" थ्रेड प्रकार पिन |
3 1/2" थ्रेड प्रकार पिन |
|
|
पहचान |
2.44"(Φ62mm) |
2.99"(Φ76mm) |
2.44"(Φ62mm) |
2.99"(Φ76mm) |
|
|
पार छेद |
1/4 "एनपीटी |
1/4 "एनपीटी |
1/4 "एनपीटी |
1/4 "एनपीटी |
|
|
सीमा आयाम |
6.02"×43.3" （Φ153×1100） |
6.02"×43.3" （Φ153×1100） |
8.49"×47.2" （Φ215.6×1200） |
8.49"×47.2" （Φ215.6×1200） |
|
|
लागू आवरण |
7" (23-29पौंड/फीट) |
7" (23-29पौंड/फीट) |
9 5/8" (40-47पाउंड/फीट) |
9 5/8" (40-47पाउंड/फीट) |
|
|
स्लिप फॉर्म |
/ |
/ |
/ |
/ |
|
|
elastomer |
एचएनबीआर, अफलास |
एचएनबीआर, अफलास |
एचएनबीआर, अफलास |
एचएनबीआर, अफलास |
|
|
सामग्री |
ल80-1करोड़ / 3Cr / 13Cr |
ल80-1करोड़ / 3Cr / 13Cr |
ल80-1करोड़ / 3Cr / 13Cr |
ल80-1करोड़ / 3Cr / 13Cr |
|
|
सुरक्षित तन्यता भार |
645केएन |
921केएन |
645केएन |
921केएन |
|
|
वर्किंग टेम्परेचर |
150 डिग्री, 203 डिग्री |
150 डिग्री, 203 डिग्री |
150 डिग्री, 203 डिग्री |
150 डिग्री, 203 डिग्री |
|
|
कार्य का दबाव |
5000psi |
5000psi |
5000psi |
5000psi |
|
|
बैठने का दबाव |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
दबाव रहित हों |
37000 एलबीएस |
37000 एलबीएस |
40000 एलबीएस |
40000 एलबीएस |
|
|
विनिर्माण मानक |
एपीआई 11D1 V3 |
एपीआई 11D1 V3 |
एपीआई 11D1 V3 |
एपीआई 11D1 V3 |
|
2.
|
ड्राइंग नंबर। |
एसजीपीटी-412-7 |
एसजीपीटी-5-7 |
एसजीपीटी-512-962 |
एसजीपीटी-7-962 |
|
|
कनेक्टिंग थ्रेड |
अपर |
4 1/2" विशेष थ्रेड प्रकार का बॉक्स |
5" स्पेशल थ्रेड टाइप बॉक्स |
5 1/2" विशेष थ्रेड प्रकार का बॉक्स |
7 "विशेष थ्रेड प्रकार डिब्बा |
|
निचला |
4 1/2" विशेष थ्रेड प्रकार पिन |
5" विशेष थ्रेड टाइप नत्थी करना |
5 1/2" विशेष थ्रेड प्रकार पिन |
7 "विशेष थ्रेड प्रकार नत्थी करना |
|
|
पहचान |
3.465"(Φ88mm) |
3.465"(Φ88mm) |
4.882"(Φ124मिमी) |
4.882"(Φ124मिमी) |
|
|
पार छेद |
1/4 "एनपीटी |
1/4 "एनपीटी |
1/4 "एनपीटी |
1/4 "एनपीटी |
|
|
सीमा आयाम |
6.02"×63" （Φ153×1600） |
6.02"×63" （Φ153×1600） |
8.49"×67" （Φ215.6×1700） |
8.49"×67" （Φ215.6×1700） |
|
|
लागू आवरण |
7" (23-29पौंड/फीट) |
7" (23-29पौंड/फीट) |
9 5/8" (40-47पाउंड/फीट) |
9 5/8" (40-47पाउंड/फीट) |
|
|
स्लिप फॉर्म |
/ |
/ |
/ |
/ |
|
|
elastomer |
एचएनबीआर, अफलास |
एचएनबीआर, अफलास |
एचएनबीआर, अफलास |
एचएनबीआर, अफलास |
|
|
सामग्री |
ल80-1करोड़ / 3Cr / 13Cr |
ल80-1करोड़ / 3Cr / 13Cr |
ल80-1करोड़ / 3Cr / 13Cr |
ल80-1करोड़ / 3Cr / 13Cr |
|
|
सुरक्षित तन्यता भार |
943केएन |
943केएन |
1504 केएन |
1504 केएन |
|
|
वर्किंग टेम्परेचर |
150 डिग्री, 203 डिग्री |
150 डिग्री, 203 डिग्री |
150 डिग्री, 203 डिग्री |
150 डिग्री, 203 डिग्री |
|
|
कार्य का दबाव |
5000psi |
5000psi |
5000psi |
5000psi |
|
|
बैठने का दबाव |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
दबाव रहित हों |
37000 एलबीएस |
37000 एलबीएस |
40000 एलबीएस |
40000 एलबीएस |
|
|
विनिर्माण मानक |
एपीआई 11D1 V3 |
एपीआई 11D1 V3 |
एपीआई 11D1 V3 |
एपीआई 11D1 V3 |
|
